無線電測頭
無線電測頭介紹

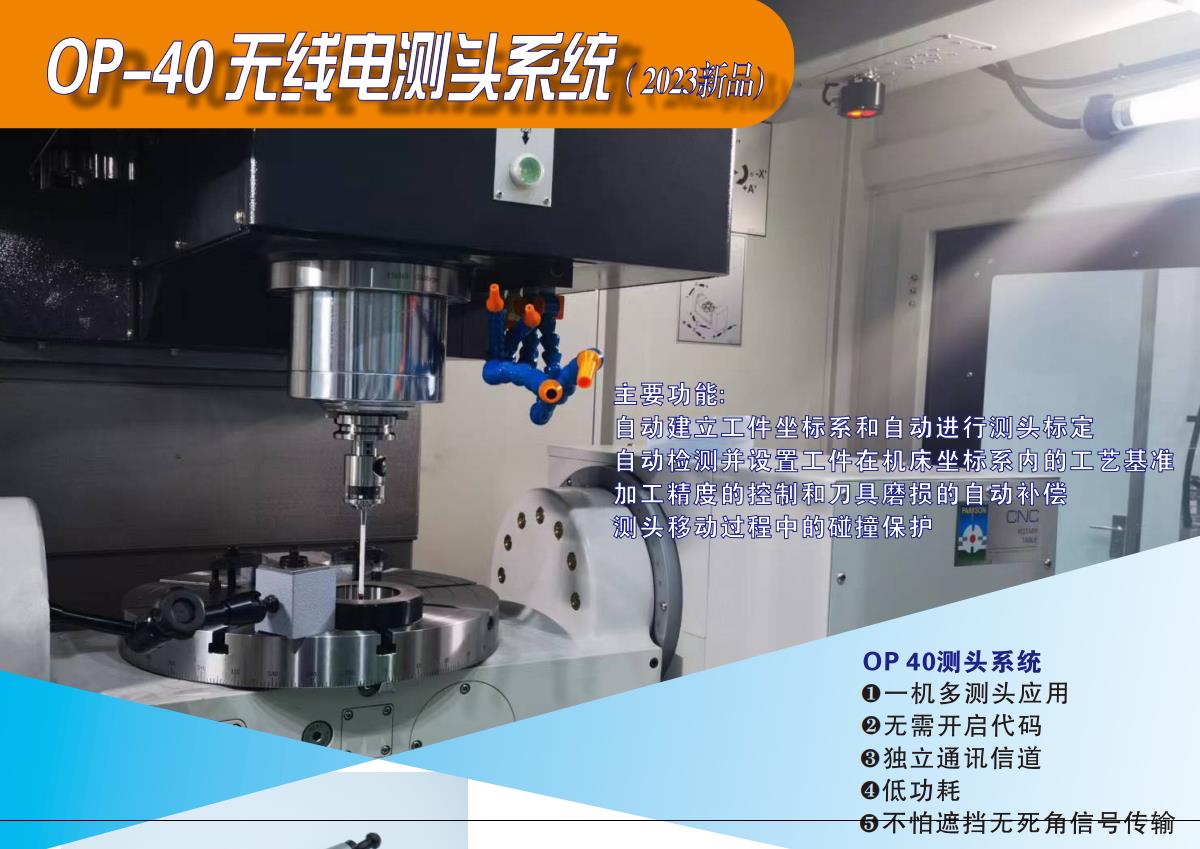

OP-40無線電測頭系統（2023年新品）
主要功能：
OP-40無線電測頭系統（2023年新品）
主要功能：
自動建立工件坐標系和自動進行測頭標定
自動檢測并設置工件在機床坐標系內的工藝基準加工精度的控制和萬具磨損的自動補償
測頭移動過程中的碰撞保護
OP40測頭系統
?-機多測頭應用
?無需開啟代碼
?獨立通訊信道
?低功耗
?不怕遮擋無死角信號傳輸

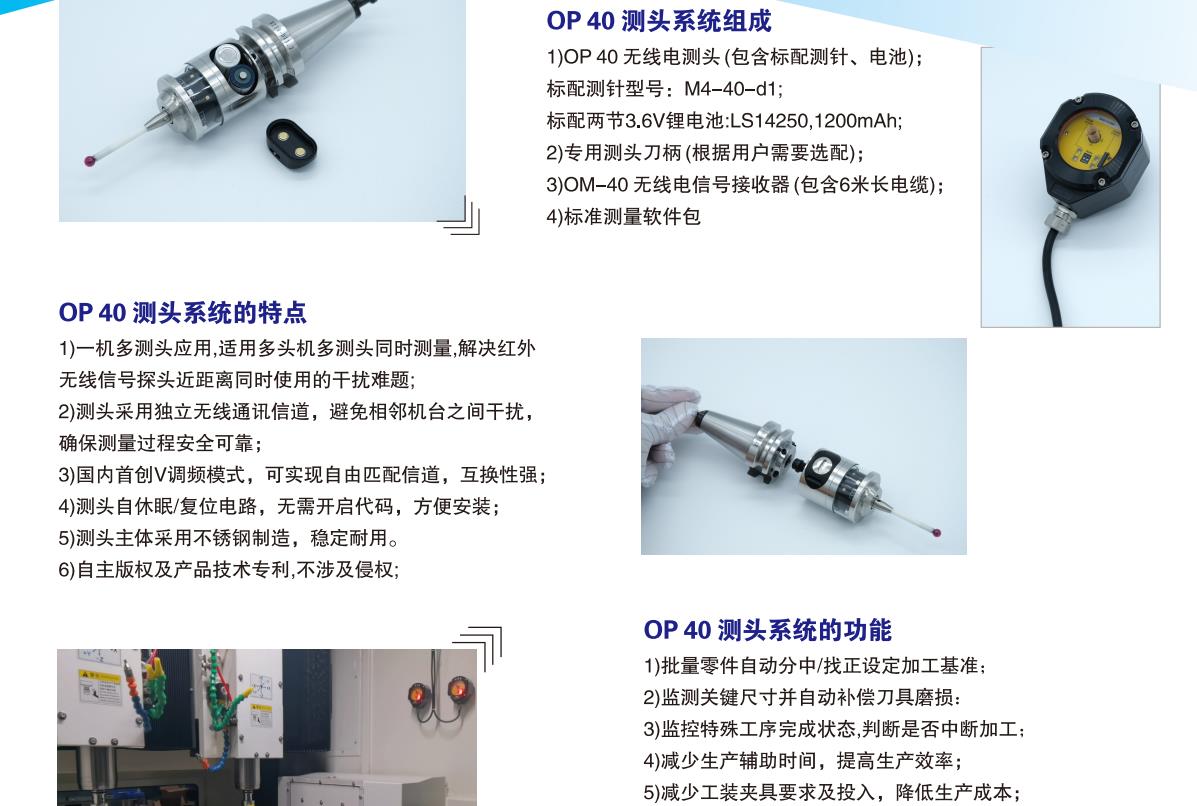

OP 40測頭系統組成
1)OP 40無線電測頭(包含標配測針、電池);
標配測針型號:M4 40-d1;
標配兩節3.6V鋰電池:LS14250,1200mAh;
2)專用測頭刀柄(根據用戶需要選配);
3)OM--40無線電信號接收器(包含6米長電纜);
4)標準測量軟件包
OP40測頭系統的特點
1)一機多測頭應用，適用多頭機多測頭同時測量,解決紅外無線信號探頭近距離同時使用的干擾難題;
2)測頭采用獨立無線通訊信道，避免相鄰機臺之間干擾，確保測量過程安全可靠;
3)國內首創V調頻模式，可實現自由匹配信道，互換性強;4)測頭自休眠/復位電路，無需開啟代碼，方便安裝;
5)測頭主體采用不銹鋼制造，穩定耐用。
6)自主版權及產品技術專利，不涉及侵權;
OP 40測頭系統的功能
1)批量零件自動分中/找正設定加工基準;2)監測關鍵尺寸并自動補償?shù)毒吣p:
3)監控特殊工序完成狀態，判斷是否中斷加工;4)減少生產輔助時間，提高生產效率;
5)減少工裝夾具要求及投入，降低生產成本;6)用于生產序前、序中、序后的質量控制;7)配合自動化，增強無人生產的可靠性;8)用于銑床、車床、磨床等數控設備。

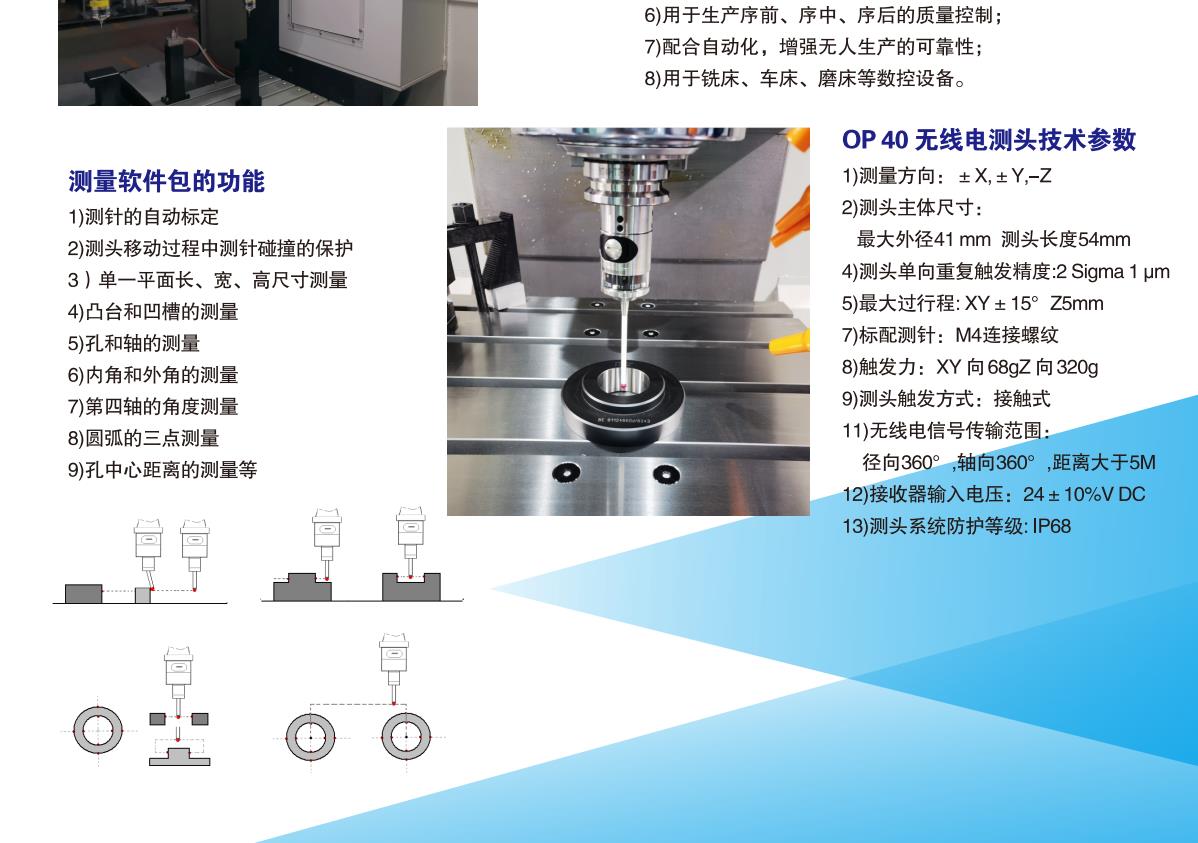

OP 40無線電測頭技術參數
測量軟件包的功能
1)測量方向:+X,+Y,-Z
1)測針的自動標定
2)測頭主體尺寸:
2)測頭移動過程中測針碰撞的保護
最大外徑41 mm測頭長度54mm
3)單-平面長、寬、高尺寸測量
4)測頭單向重復觸發精度:2 Sigma 1μm
4)凸臺和凹槽的測量
5)最大過行程:XY土+15°Z5mm
5)孔和軸的測量
7)標配測針:M4連接螺紋
8)觸發力:XY向68gZ向320g
6)內角和外角的測量
9)測頭觸發方式:接觸式
7)第四軸的角度測量
8)圓弧的三點測量
11)無線電信號傳輸范圍:
9)孔中心距離的測量等
徑向360°,軸向360°,距離大于5M12)接收器輸入電壓:24土10%VDC13)測頭系統防護等級:IP68
?
