無線電測頭與光學測頭的工作原理和詳細特性
在科技日益發展的今日,各種測量技術為現代工業領域帶來了前所未有的變革。今天,將為您展開詳細介紹和對比兩種測頭——無線電測頭與光學測頭,它們都在許多工業場景中贏得了認可和應用。接下來,深入為您呈現這兩種測頭的運作原理、以及它們的詳細特性。

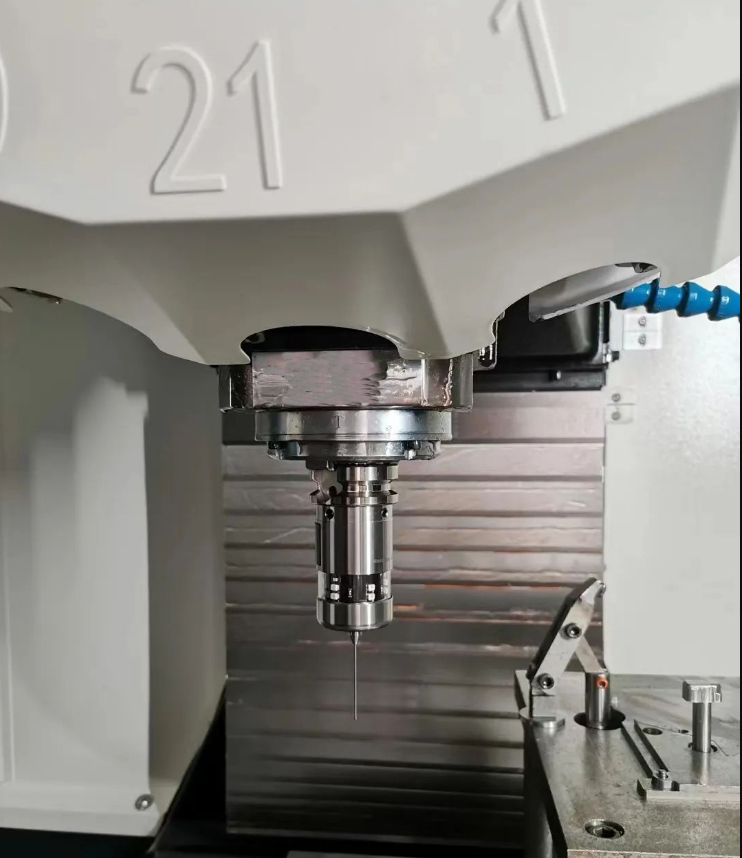

無線電測頭
無線電測頭是基于無線電波或射頻(RF)技術工作。當物體接近探測器時,會引起電磁場的變化,從而引發電容或電感的變化。
這一技術的出現,解決了傳統測頭在復雜環境中可能遇到的各種限制,通過高頻率的無線電信號,無線電測頭可以迅速且精準地捕捉到工件的測量數據,并無縫傳輸?shù)较鄳?yīng)的接收設備中。
傳輸速度快
測頭與接收器采用無線電編碼信號通訊,實現快速、準確的數據傳輸。
長距離操作
無線信號傳輸范圍達到10M,適合大型機床。
極高精度
單向觸發重復精度達到≤1μm,滿足高精度測量需求。
無線電測頭的詳細特征:
通信與啟動
測頭與接收器通信方式:采用無線電編碼信號進行通訊。
通信配對與抗干擾:通過特定的規律觸發測針來實現與接收器的通訊配對,具有優良的抗干擾性能。
啟動方式:一旦通電,測頭便自動啟動。
信號調制與接收
無線電控制信號:測頭能發射觸發、聯絡、以及電池電壓低的信號。
接收信號類型:能接收用于啟動測頭的信號。
調整與精度
測針觸發方向與力度:支持±X,±Y,±Z方向的觸發,觸發力出廠設置為XY=1.0N,Z=8.0N。
測針的觸發保護行程與精度:在XY方向上有±15°的保護行程,在Z方向上有+5mm的保護行程。任意單向觸發的重復精度為≤1μm。
測頭與柄部的調整:通過精細調整,測針上測球的中心與測頭錐柄中心線可以達到幾乎完全重合,偏差在≤2μm以內。
顯示與警示
指示燈狀態:指示燈可以顯示通訊是否正常、是否已觸發,以及電池電壓是否低。
耐久性與保護
電池壽命與傳輸范圍:新電池在單班5%使用率下可工作150天,無線電信號傳輸范圍為≤10M。
防護等級:具有IP68的防護等級,適用于復雜和多變的工作環境。
光學測頭
光學測頭是一種利用光學原理進行測量的設備,它是將光源發射的光線照射到被測物體上,然后通過透鏡系統聚焦,并由光電探測器接收反射或透射的光線。
通過分析這些光線的強度、方向或相位變化,可以獲取物體的尺寸、表面形態、顏色、光學特性等信息。隨著技術的進步,光學測頭在多個領域都顯示出其優越性和應用潛力。
快速傳輸
測頭與接收器采用無線電編碼信號通訊,實現快速、準確的數據傳輸。
體積小
體積小在有限的空間內節約了空間資源。
極高精度
單向觸發重復精度達到≤1μm,滿足高精度測量需求。
光學測頭的詳細特性:
通信與啟動
測頭與接收器通信方式:通過紅外線編碼信號進行通訊。
通信配對:通訊穩定性和抗干擾能力是通過特定的規律觸發測針來實現的。
啟動方式:一旦通電,測頭便會自動啟動。
信號調制與接收
紅外線控制信號:測頭能發射觸發、聯絡、以及電池電壓低的信號。
調整與精度
測針觸發方向與力度:支持±X,±Y,±Z方向的觸發,觸發力分別為XY=1.0N,Z=8.0N。
測針的觸發保護行程與精度:在XY方向上可容忍±15°的偏移,在Z方向上有+5mm的保護行程。任意單向觸發的重復精度為≤1μm。
測頭與柄部的調整:通過精細調整,測針上測球的中心與測頭錐柄中心線可以達到幾乎完全重合,偏差在≤2μm以內。
顯示與警示
指示燈狀態:指示燈可以顯示通訊是否正常、是否已觸發,以及電池電壓是否低。
耐久性與保護
電池壽命與傳輸范圍:新電池在單班5%使用率下可工作90天,紅外線信號傳輸范圍為≤5M。
防護等級:具有IP68的防護等級,適用于復雜和多變的工作環境。
選擇無線電測頭還是光學測頭
并不是一個“非此即彼”的問題。
實際上,它們各自適應了不同的應用場景和需求。
關鍵在于根據你的具體需求,
所需的精度以及測量環境來做出明智的選擇。
