OP25有線測頭系統(2023年新品)
主要功能:
自動建立工件坐標系和自動進行測頭標定自動檢測并設置工件工藝基準
加工精度的控制和刀具磨損的自動補償測頭移動過程中的碰撞保護

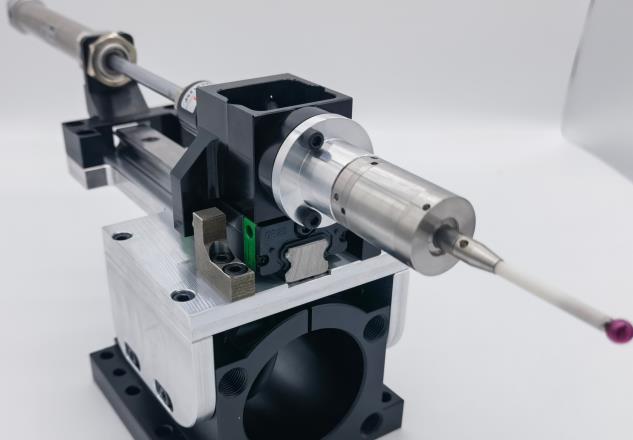

OP 25測頭系統組成1)OP 25測頭;
2)測頭基座(標配1.5米長電纜);3)測針:標配型號M4-40-D1;4)專用測頭扳手和測針扳手;5)標準測量軟件包;
OP 25有線測頭特點1)結果緊湊體積小
2)安裝靈活兼容性高
3)有線傳輸信號更穩定
4)機床供電省去電池節約成本5)模塊化設計,安裝維修方便6)多測頭應用不會互相干擾

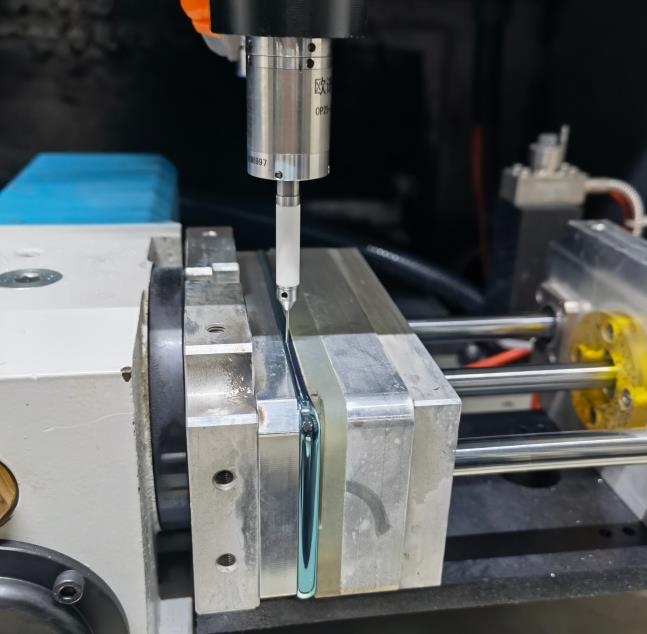

OP 25測頭系統的功能
1)批量零件自動分中/找正設定加工基準;2)監測關鍵尺寸并自動補償?shù)毒吣p:
3)監控特殊工序完成狀態,判斷是否中斷加工;4)減少生產輔助時間,提高生產效率;
5)減少工裝夾具要求及投入,降低生產成本;6)用于生產序前、序中、序后的質量控制;7)配合自動化,增強無人生產的可靠性;8)用于銑床、車床、磨床等數控設備。
OP 25有線測頭技術參數1)測量方向:+X,+Y,-Z

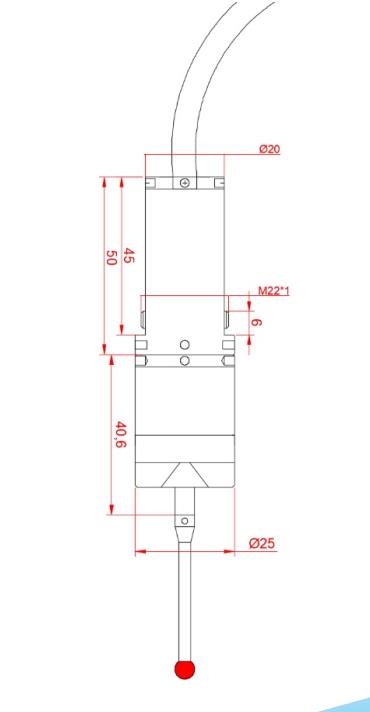

2)測頭主體尺寸:
最大外徑25 mm測頭長度85mm
3)測頭單向重復觸發精度:2 Sigma 1 um4)最大過行程:XY士15°Z5mm
5)標配測針:M4連接螺紋
6)觸發力:XY向68g Z向320g(可調)7)測頭觸發方式:接觸式
8)輸入電壓:24士10%V DC
9)測頭防護等級:IP68
